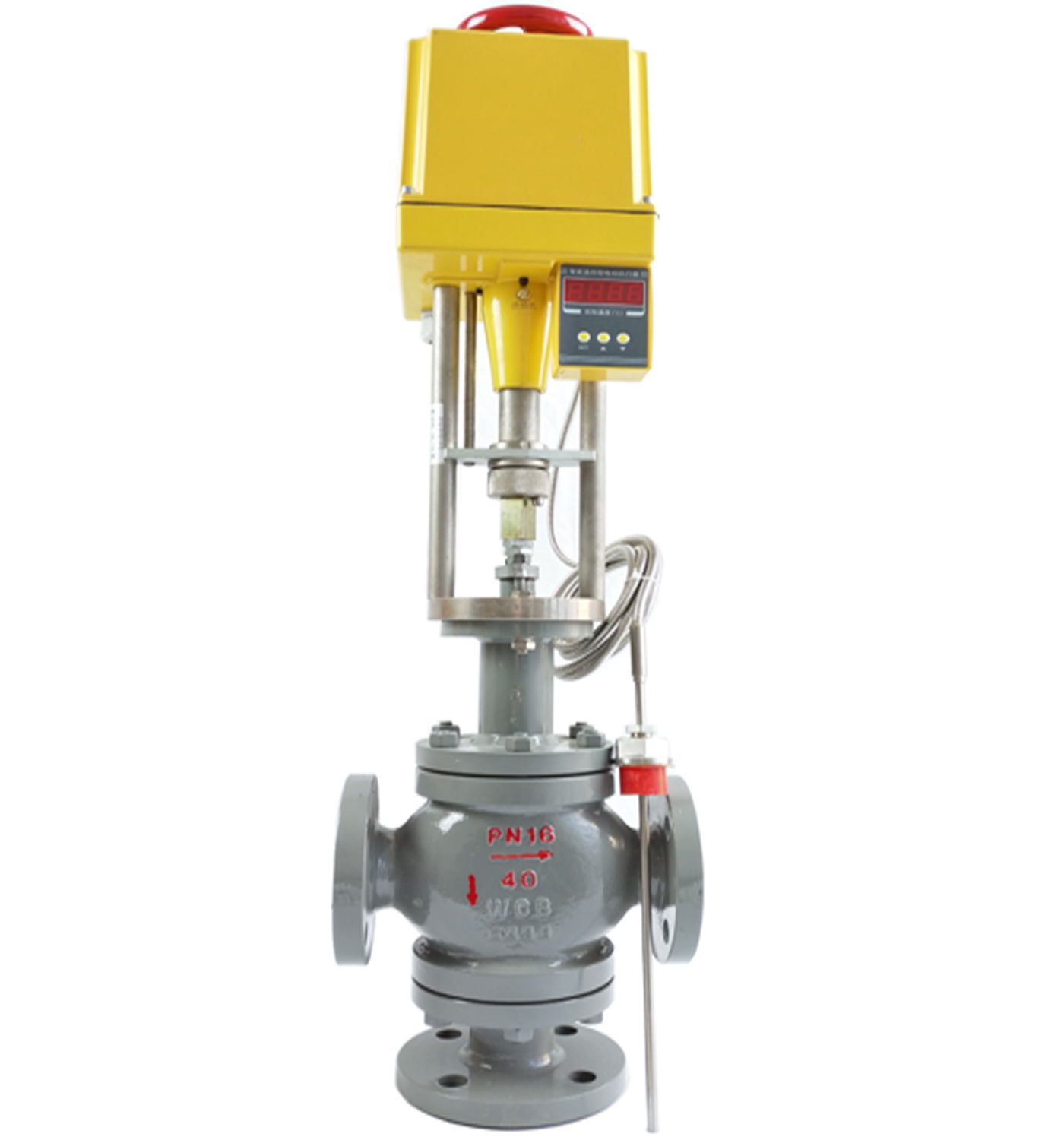

自力式電控溫度三通調節閥
自力式電控溫度三通調節閥 工作原理 設定點的溫度通過溫包傳遞至只能溫控電動執行器，執行器經過與設定的溫度比較后，電動執行機構產生一個軸向冬菇總，帶動閥桿、閥芯產生直線位移，
設定點的溫度通過溫包傳遞至只能溫控電動執行器，執行器經過與設定的溫度比較后，電動執行機構產生一個軸向冬菇總，帶動閥桿、閥芯產生直線位移，實現閥門的自動調節，從而達到自動控制溫度的目的。設定點溫度可在現場高速設定。
自力式電控溫度調節閥分（B型）和（K型）兩種：（B型）加熱調節型 升溫時閥關閉，常用于加熱調節；（K型）冷卻調節型 升溫時閥打開，常用于冷卻調節。
閥體部分
結構大類：自力式溫控型
閥芯型式：?jiǎn)巫⑻淄病⑷?/p>
流量特性：等百分比、直線
控制類型：加熱型 冷卻型
公稱壓力：1.6、4.0、6.4MPa
ANSI150、300
閥門口徑：DN20~200(3/4~8″)
溫度設定范圍：0~350℃
泄漏標準：Ⅳ、Ⅴ、Ⅵ
連接方式：法蘭式、螺紋、焊接
主要零件常用材料
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9、
WCB、CF8、CF8M、CF3M
閥芯、閥座：1Cr18Ni9Ti、304、316、316L
以上+PTFE
填 料：PTFE、柔性石墨
波 紋 管：1Cr18Ni9Ti
墊 片：不銹鋼+柔性石墨
閥 桿：1Cr18Ni9Ti、304、316、2Cr13、
17-4PH
護 套：不銹鋼
注：特殊要求可提供其它材料。
特殊要求
特殊檢驗；
完全去油、去水管理；
禁銅處理；
特殊接口、配管；
真空條件下使用；
特殊介質（如氧氣）；
使用不銹鋼連接件；
指定涂層顏色；
選型注意事項
溫度控制點建議安裝現場溫度計；
溫控閥前后建議配置壓力表；
確認毛細管長度；
確認控制要求（加熱或冷卻）
規格與技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 系數Kv |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|||||||||||
|
執行機構型號 |
W3610~08 |
W3610~30 |
W3610~50 |
W3610~99 |
||||||||
|
有效推力（N） |
800 |
3000 |
5000 |
10000 |
||||||||
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
||||||||
|
固有流量特性 |
直線 等百分比 |
|||||||||||
|
溫度設定范圍（℃） |
0~100、50~150、100~200、200~300、250~350 |
|||||||||||
|
使用介質 |
蒸汽、水、油、氣體 |
|||||||||||
|
溫度控制精度 |
±1~5℃可調 |
|||||||||||
|
允許泄漏量 |
IV、V、VI級 |
|||||||||||
|
電源電壓 |
220VAC |
|||||||||||
|
使用環境 |
溫度：-10~+80℃ 濕度：≤95℃ |
|||||||||||
|
毛細管長度 |
3m、5m、10m |
|||||||||||
|
溫包插入深度 |
270、430、630 |
|||||||||||
|
聯接螺紋 |
3/4″、1″ |
|||||||||||
自力式電控溫度三通調節閥標準型、散熱型、波紋管密封型外形尺寸及重量
 |
|
表7 |
單位：mm |
|||||||||||
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16 |
150 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
PN64 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 |
508 |
650 |
|
|
A |
180 |
200 |
200 |
310 |
||||||||
|
H1 |
100 |
120 |
130 |
140 |
150 |
165 |
180 |
195 |
260 |
320 |
360 |
|
|
H2 |
125 |
125 |
155 |
155 |
165 |
200 |
205 |
210 |
275 |
330 |
372 |
|
|
H3 |
380 |
515 |
725 |
850 |
||||||||
|
H4 |
212 |
212 |
222 |
226 |
230 |
335 |
335 |
345 |
414 |
456 |
478 |
|
|
H5 |
326 |
326 |
394 |
394 |
398 |
605 |
605 |
618 |
688 |
690 |
708 |
|
|
溫包插入溫度T |
150、250（標準）、430 |
|||||||||||
|
溫包、護套直徑d |
溫包：φ6 護套：φ16 護套螺絲：G1 |
|||||||||||
|
毛細管長度 |
5（標準），用戶要求（可供） |
|||||||||||
|
重量（KG） |
24 |
24 |
28 |
38 |
44 |
70 |
74 |
92 |
125 |
156 |
232 |
|
注：1）表中重量為標準型PN16數據。
訂貨須知：1.閥門型號或者名稱 2.公稱通徑 3.公稱壓力 4.閥前壓力和閥后壓力 5.介質名稱和溫度范圍 6.閥門材質 7.其它特殊要求
聲明：【自力式電控溫度三通調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的自力式電控溫度三通調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
