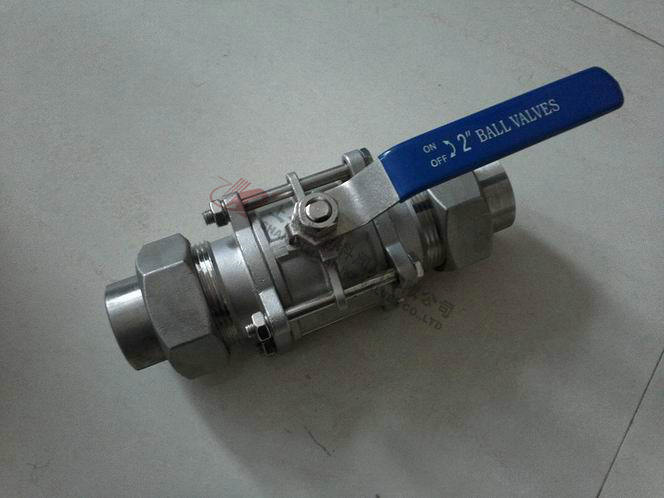

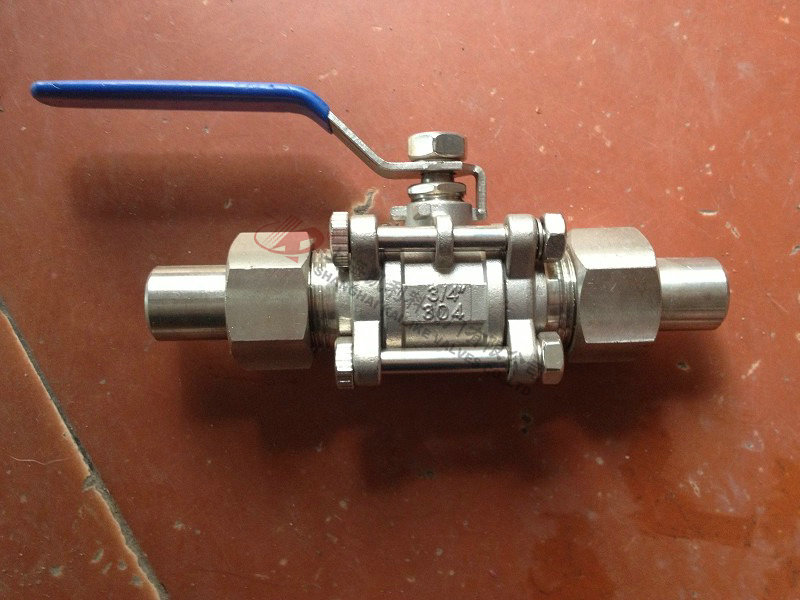

Q21F三片式活接對焊球閥
Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
產品名稱： |
三片式活接對焊球閥 |
產品型號： |
Q21F |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
活接對焊 |
|
適用溫度： |
-20～232℃～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
1由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
產品特征
|
公稱壓力 |
1.6-6.4MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
|
對焊標準(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |

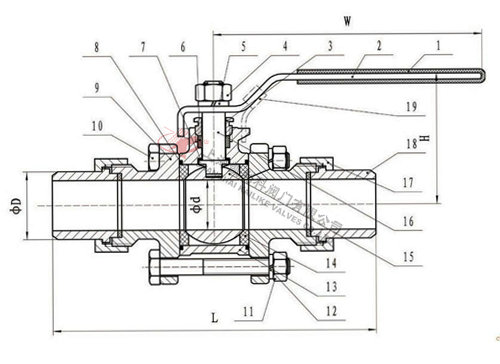

外形結構圖
主要連接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
聲明：【Q21F三片式活接對焊球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q21F三片式活接對焊球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
