Z41H,Z45H德標法蘭閘閥

您的位置：閥門 - 閘閥 - Z41H,Z45H德標法蘭閘閥 更新時間：2025-06-04 10:06:04

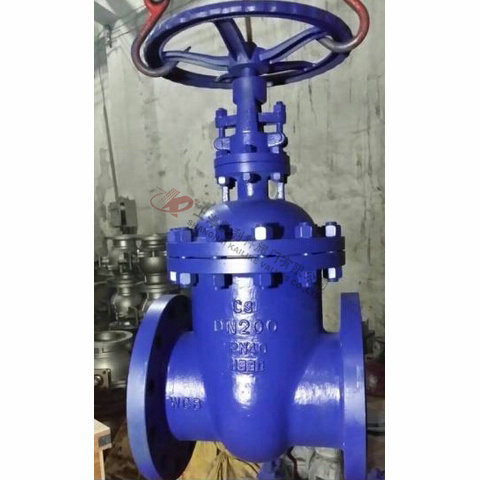

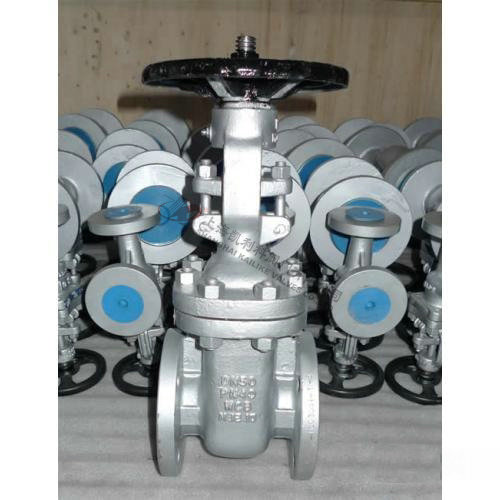

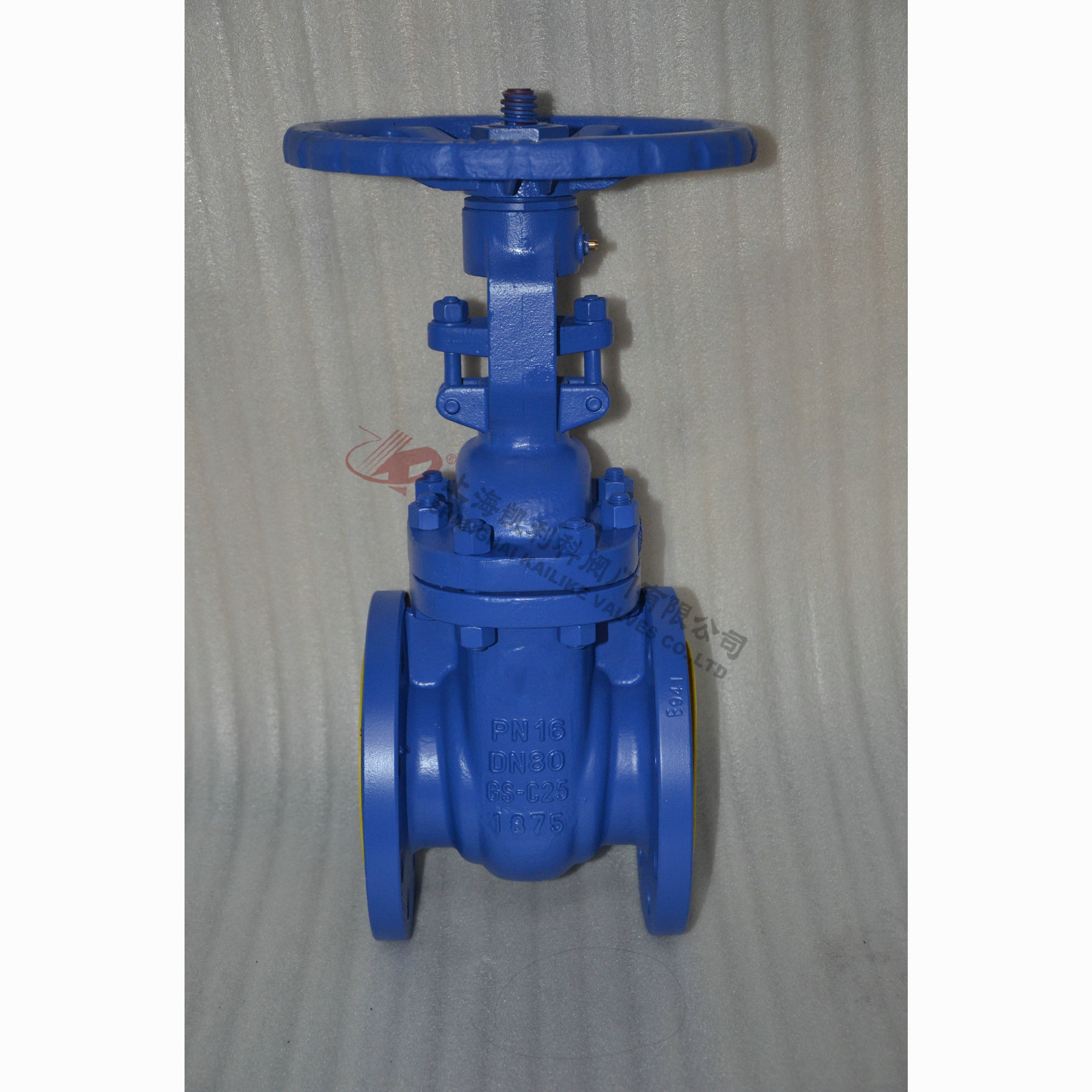

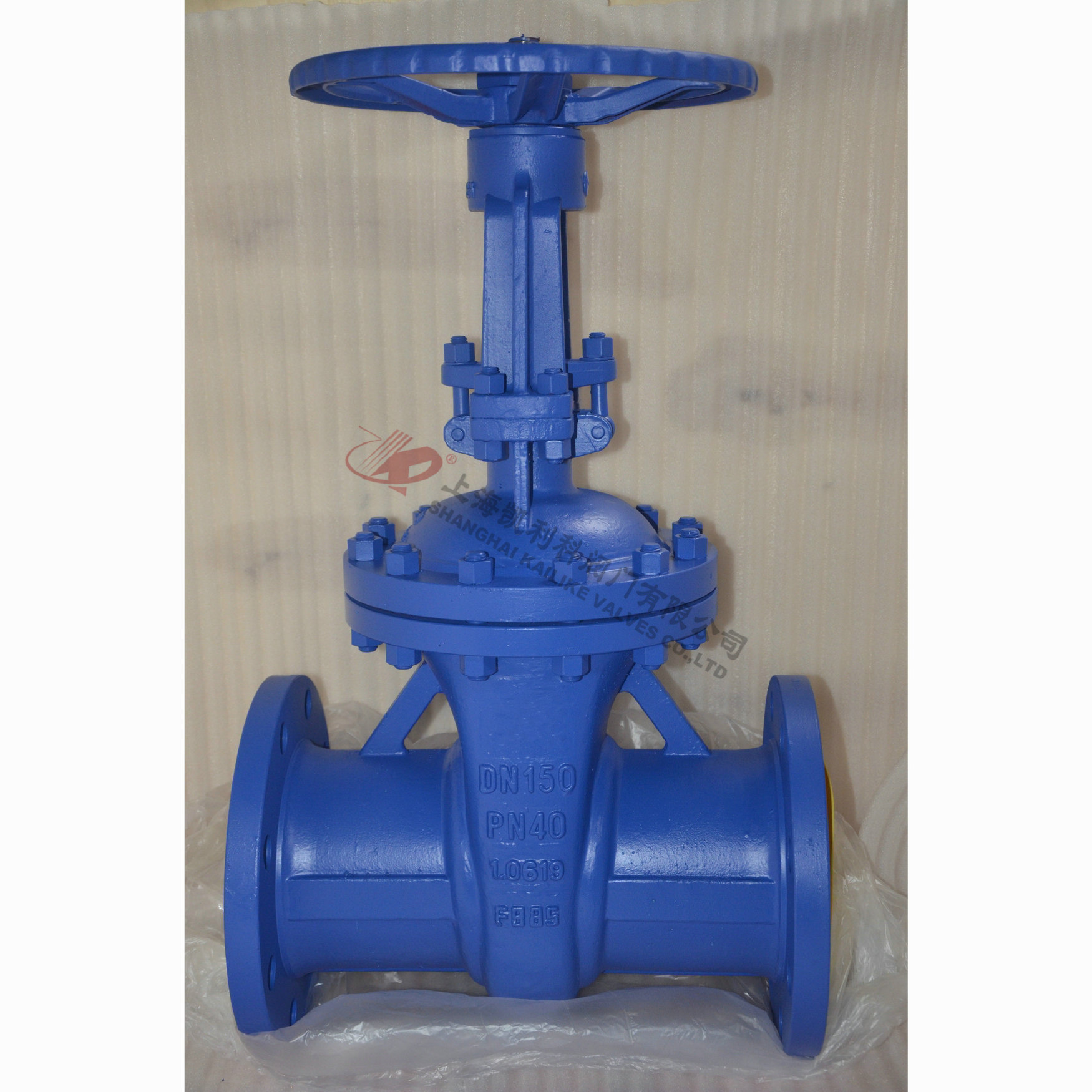

Z41H,Z45H德標法蘭閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Z41H,Z45H德標法蘭閘閥Z41H,Z45H德標法蘭閘閥

    Z41H/Z45H德標法蘭閘閥適用于PN16-PN64，工作溫度-29～425℃（碳鋼）及-40～600℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    產品名稱： 德標法蘭閘閥 產品型號： Z41H、Z45H
    公稱通徑： DN15～DN800 結構形式： 閘板式
    公稱壓力： PN16-PN64 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC～425ºC～600ºC 驅動方式： 手動、傘齒輪、電動、氣動、液動
    閥體材質： WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41H/Z45H德標法蘭閘閥適用于PN16-PN64，工作溫度-29～425℃（碳鋼）及-40～600℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    結構特點

    1、德標法蘭閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
    2、密封面采用不銹鋼和硬質合金，適用壽命長。
    3、采用柔性石墨填料、密封可靠、操作輕便靈活。
    4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
    5、水封閘閥廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。

    技術規范

    結構形式  BB-BG-OS＆Y
    驅動方式  手動 Hand-operated
    電動 Electric-actuated
    設計標準 DIN3352
    結構長度 DIN3202
    連接法蘭  DIN2543-2547
    試驗和檢驗 DIN3230

    產品性能規范

    公稱壓力（MPa） 殼體實驗壓力（MPa） 密封試驗壓力（MPa） 適用溫度（℃） 使用介質
    1.6 2.4 1.76 -110～600℃ 水、蒸汽、油品等
    2.5 3.75 2.75
    4.0 6.0 4.4
    6.4 9.6 7.04

    主要零件材料及性能

    殼體 GS-C25 1.4308
    閥瓣 GS-C25 1.4308 1.4408 Monel
    閥桿 13Cr 1.4308 1.4408 Monel F304
    閥瓣密封面 13Cr 13Cr STL 1.4308 STL 1.4408 STL Monel 1.4308 1.4308 STL
    閥座密封面 13Cr STL STL 1.4308 STL 1.4408 STL Monel 1.4308 STL STL
    殼體 1.4408 1.4306 1.4301
    閥瓣
    閥桿 1.4408 1.4306 1.4301
    閥瓣密封面 1.4408 1.4408 STL 1.4306 1.4306 STL 1.4301 1.4301 STL
    閥座密封面 1.4408 STL STL 1.4306 STL STL 1.4301 STL STL


    Z41H德標閘閥外形結構圖

    Z41H-PN16德標閘閥主要連接尺寸

    壓力等級 (MPa) PN1.6MPa/F5系列
    口徑 nn 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
    H 417 452 530 607 720 790 885 1014 1190 1350 1460 1630 1800 2200
    W 200 280 280 300 350 350 400 450 500 600 600 650 700 800
    重量 (Kg) 16 25 30 55 75 98 150 245 353 490 750 985 1063 1390


    Z41H-PN25德標閘閥主要連接尺寸

    壓力等級 (MPa) PN2.5MPa/F5系列
    口徑 nn 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
    H 417 452 530 607 720 790 885 1014 1190 1350 1460 1630 1800 2200
    W 200 280 280 300 350 350 400 450 500 600 600 650 700 800
    重量 (Kg) 16 31 43 58 82 103 180 265 385 547 835 1050 1130 1500


    Z41H-PN40德標閘閥主要連接尺寸

    壓力等級 (MPa) PN4.0MPa/F5系列
    口徑 nn 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 250 290 310 350 400 450 550 650 750 850 950 1050 1150 1350
    H 404 456 604 607 720 780 875 1260 1480 1605 1788 1956 2168 2601
    W 200 280 300 350 350 400 450 500 500 600 650 700 700 800
    重量 (Kg) 18 32 47 60 95 130 220 290 490 760 900 1250 1450 1700


    Z41H-PN64德標閘閥主要連接尺寸

    壓力等級 (MPa) PN6.4MPa/F5系列
    口徑 Size nn 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 250 290 310 350 400 450 550 650 750 850 950 1050 1150 1350
    H 404 456 604 607 720 780 875 1260 1480 1605 1788 1956 2168 2601
    W 200 280 300 350 350 400 450 500 500 600 650 700 700 800
    重量 (Kg) 20 35 52 66 103 140 230 300 510 780 940 1300 1600 1850


    Z45H德標閘閥外形結構圖

    Z45H-PN16德標閘閥主要連接尺寸

    力等級 (MPa) PN1.6MPa
    口徑 Size nn 50 65 80 100 125 150 200 250 300 350 400
    L 250 270 280 330 360 390 460 530 630 690 750
    H 305 354 402 437 496 541 699 815 914 1189 1350
    W 200 200 750 250 300 350 400 450 500 550 600
    重量 (Kg) 20 30 38 56 75 100 182 278 398 500 618


    Z45H-PN25德標閘閥主要連接尺寸

    壓力等級 (MPa) PN2.5MPa
    口徑 Size nn 50 65 80 100 125 150 200 250 300 350 400
    L 250 270 280 330 360 390 460 530 630 690 750
    H 325 363 415 453 505 556 744 864 948 1269 1450
    W 200 200 250 300 350 400 450 500 550 600 600
    重量 (Kg) 20 30 39 58 80 101 190 290 405 510 650


    Z45H-PN40德標閘閥主要連接尺寸

    壓力等級 (MPa) PN4.0MPa
    口徑 Size nn 50 65 80 100 125 150 200 250 300 350 400
    L 250 270 280 330 360 390 460 530 630 690 750
    H 325 370 430 480 532 589 783 888 965 1285 1512
    W 200 200 250 300 350 400 450 500 550 600 600
    重量 (Kg) 20 31 41.5 61 83 110 210 318.5 430 520 680


    聲明：【Z41H,Z45H德標法蘭閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H,Z45H德標法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
