產品名稱：	高溫高壓對焊閘閥	產品型號：	Z61H
公稱通徑：	DN50～DN800	結構形式：	閘板式
公稱壓力：	16.0Mpa～32.0Mpa	連接方式：	焊接
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z61H高溫高壓對焊閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

產品特點

1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。
4、雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。
7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。
8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。
9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。
10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。

技術標準

執行標準	設計與制造	結構長度	壓力-溫度等級	試驗-檢驗
	E101 JB/T3595 DL/T531	E101 JB2766 JB/T15188.1	E101 JB/T3595	E101

主要性能規范

公稱壓力	強度試驗(MPa)	密封試驗(MPa)	適用溫度℃	適用介質
25.0	37.5	27.5	≤425	水 蒸汽 油品
32.0	48.0	35.2	≤425
P54100V	30	11	≤540
P54140V	42	15.4
P54170V	48	18.7

主要零件材料

1	閥體	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	閥板	WCB、WC6、WC9
3	閥桿	2Cr13、25Cr2MoV、20Cr1Mo1V1A
4	閥蓋	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	壓板	2Cr13、25Cr2MoV、20Cr1Mo1V1A
6	填料	增強柔性石墨、V型聚四氟乙烯填料
7	壓蓋	1Cr13、WCB、CF8、CF3、CF8M、CF3M
8	支架	WCB、WC6、WC9
9	電動執行器	殼體(HT200、WCB)

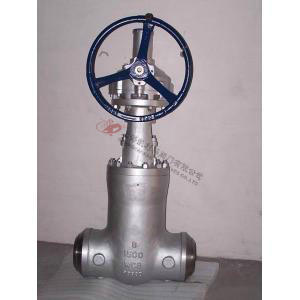

外形結構圖（手動）

外形尺寸國標電站（手動）

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
		L	D	L1	d2	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

高溫高壓對焊閘閥磅級電站（手動）

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z60Y-1500Lb Z61Y-1500Lb Z62Y-1500Lb	2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb Z61Y-3500Lb Z62Y-3500Lb	3	44	440	745
	4	56	540	860

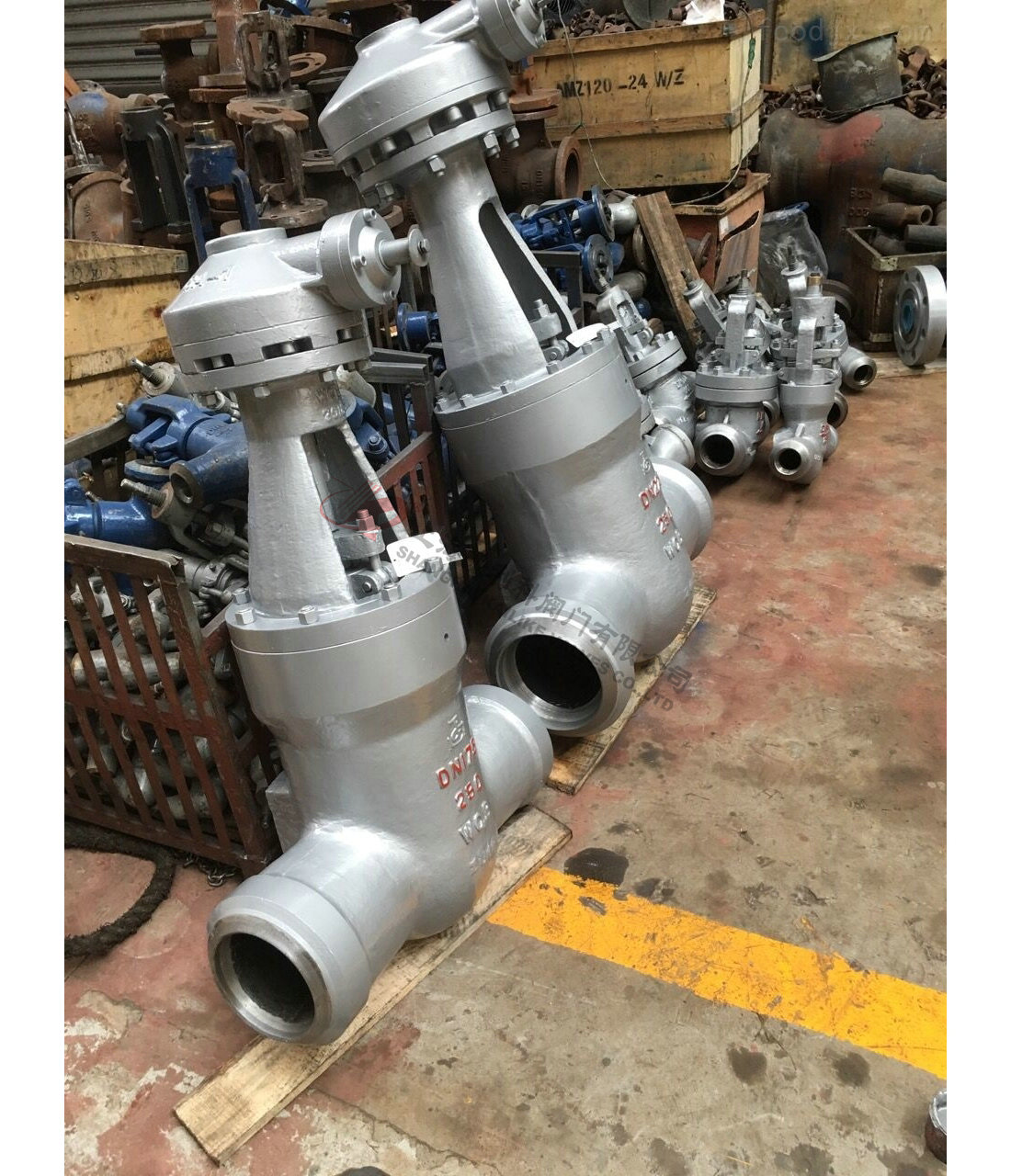

外形結構圖（傘齒輪）

高溫高壓對焊閘閥磅級電站（傘齒輪）

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z560Y-1500Lb Z561Y-1500Lb Z562Y-1500Lb	DN200	158	711	813
	DN250	200	864	998
	DN300	250	991	1156
	DN400	280	1067	1287
	DN450	318	1194	1413
Z560Y-2000Lb Z561Y-2000Lb Z562Y-2000Lb	DN200	148	762	935
	DN250	180	914	1050
	DN300	222	1041	1150
	DN350	254	1118	1231
	DN400	294	1245	1330

高溫高壓焊接閘閥磅級電站（傘齒輪）

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z560Y-2500Lb Z561Y-2500Lb Z562Y-2500Lb	DN150	127	610	928
	DN200	130	762	851
	DN250	162	914	1031
	DN300	210	1041	1166
	DN400	234	1118	1217
	DN500	264	1245	1381
Z560Y-3500Lb Z561Y-3500Lb Z562Y-3500Lb	DN125	74	616	774
	DN150	88	692	857
	DN200	116	846	1041
	DN250	142	1000	1197
	DN300	174	1124	1338

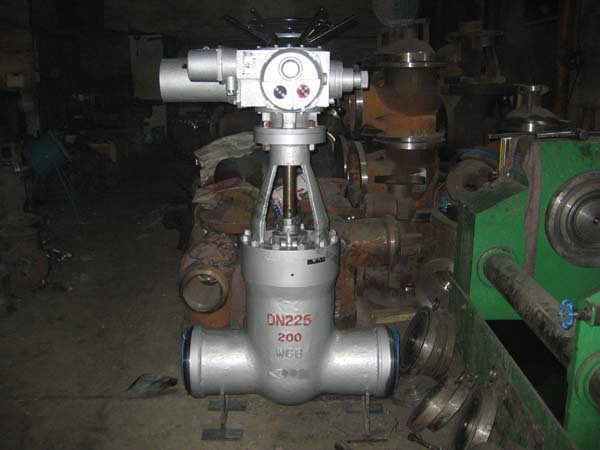

外形結構圖（電動）

高溫高壓對焊閘閥磅級電站（電動）

PN	DN	D	L	H	L1	L2
Z962H-250  Z961Y-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z961Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-



聲明：【Z61H高溫高壓對焊閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z61H高溫高壓對焊閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
