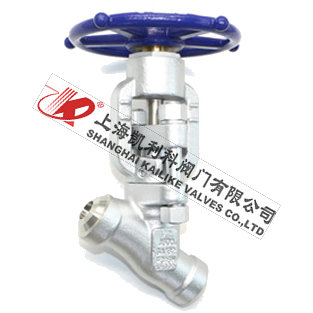

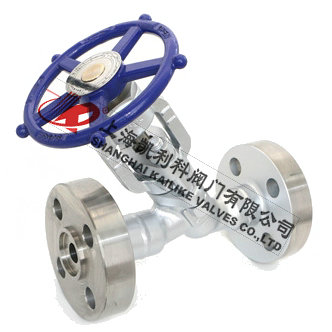

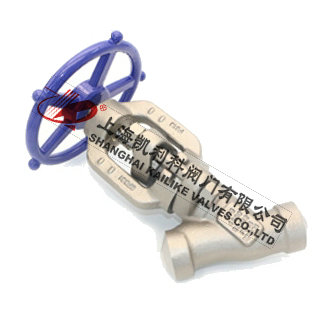

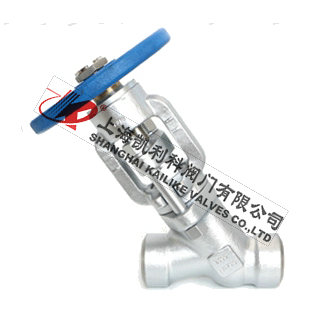

J65Y-高壓Y型截止閥
J65Y-高壓Y型截止閥的閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。中腔采用自緊密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
|
產品名稱： |
高壓Y型截止閥 |
產品型號： |
J65Y |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
截止式 |
|
公稱壓力： |
1500LB～2500LB |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
手輪、傘齒輪、電動 |
|
閥體材質： |
鍛鋼、碳鋼、鉻鉬釩鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J65Y-高壓Y型截止閥的閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。中腔采用自緊密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
技術要求
1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009等的規定；
3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013等的規定。
主要材質零件（表一）
|
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
|
閥瓣 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
閥桿 |
25Cr2MoV |
25Cr2MoV |
20Cr1Mo1V1A |
20Cr1Mo1V1A |
|
閥座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
|
密封環 |
增強柔性石墨 |
|
填料 |
增強柔性石墨 |
|
閥桿螺母 |
ZCuA110Fe3 |
主要材質零件（表二）
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6 |
A182F304(L) |
A182F316(L) |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
填料 |
柔性石墨 |
PTFE |
|
6 |
密封圈 |
F182F304L |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
填料壓套 |
A276 420 |
A182 F304 |
|
9 |
填料壓板 |
A216WCB |
A351CF8 |
|
10 |
銷釘 |
A276420 |
A182F304 |
|
11 |
活節螺栓 |
A193 B7 |
A193B16 |
A193B8 |
A1983 B8M |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
油嘴 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
14 |
閥桿螺母 |
A276 F410 |
|
15 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
16 |
銘牌 |
SS |
|
17 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
手輪 |
A197 |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
～29℃～425℃ |
～29℃～550℃ |
～29℃～200℃ |
外形結構圖
主要外形尺寸
|
公稱通徑NPS(in) |
主要外形尺寸和連接尺寸（mm） |
|
d |
L |
L0 |
H |
D0 |
|
J65Y-1500Lb |
|
2 1/2 |
56 |
330 |
130 |
670 |
360 |
|
3 |
64 |
368 |
140 |
750 |
460 |
|
4 |
84 |
457 |
170 |
830 |
510 |
|
5 |
100 |
533 |
185 |
910 |
560 |
|
6 |
126 |
610 |
190 |
1100 |
610 |
|
J65Y-2500Lb |
|
2 |
38 |
310 |
120 |
550 |
300 |
|
2 1/2 |
46 |
340 |
130 |
670 |
360 |
|
3 |
54 |
390 |
147 |
750 |
460 |
|
4 |
70 |
480 |
170 |
830 |
720 |
主要外形尺寸
|
公稱通徑NPS(in) |
主要外形尺寸和連接尺寸（mm） |
電動裝置 |
|
d |
L |
Lo |
H |
Do |
L1 |
L2 |
|
J965Y-1500Lb |
|
3 |
64 |
368 |
140 |
990 |
305 |
410 |
565 |
SMC-0 |
|
4 |
84 |
457 |
170 |
990 |
305 |
420 |
654 |
SMC-1 |
|
5 |
100 |
533 |
185 |
1115 |
305 |
420 |
654 |
SMC-1 |
|
6 |
126 |
610 |
190 |
1763 |
457 |
440 |
688 |
SMC-2 |
|
8 |
158 |
762 |
262 |
2026 |
457 |
440 |
688 |
SMC-2 |
|
J965Y-2000Lb |
|
4 |
80 |
457 |
170 |
990 |
305 |
420 |
654 |
SMC-1 |
|
5 |
96 |
533 |
185 |
1115 |
305 |
420 |
654 |
SMC-1 |
|
6 |
118 |
610 |
190 |
1423 |
457 |
440 |
688 |
SMC-2 |
|
8 |
148 |
762 |
262 |
1615 |
457 |
440 |
688 |
SMC-2 |
|
10 |
180 |
914 |
300 |
2240 |
610 |
715 |
|
SMC-4 |
|
12 |
222 |
1041 |
360 |
2490 |
610 |
715 |
|
SMC-4 |
|
J965Y-2500Lb |
|
2 |
38 |
310 |
120 |
810 |
305 |
400 |
555 |
SMC-00 |
|
2 1/2 |
46 |
340 |
130 |
895 |
305 |
400 |
555 |
SMC-00 |
|
3 |
54 |
390 |
140 |
985 |
305 |
410 |
565 |
SMC-0 |
|
4 |
70 |
480 |
170 |
990 |
305 |
420 |
654 |
SMC-1 |
|
5 |
86 |
580 |
185 |
1115 |
305 |
420 |
654 |
SMC-1 |
|
6 |
104 |
630 |
200 |
1280 |
457 |
440 |
688 |
SMC-2 |
|
8 |
130 |
770 |
260 |
1615 |
457 |
440 |
688 |
SMC-2 |
|
10 |
162 |
930 |
300 |
1930 |
610 |
690 |
|
SMC-3 |
|
12 |
210 |
1060 |
360 |
2240 |
610 |
715 |
|
SMC-4 |
|
14 |
234 |
1160 |
395 |
2420 |
610 |
715 |
|
SMC-4 |
|
J965Y-3500Lb |
|
3 |
48 |
470 |
150 |
1005 |
305 |
410 |
565 |
SMC-0 |
|
4 |
60 |
550 |
115 |
1133 |
305 |
410 |
565 |
SMC-0 |
|
5 |
74 |
660 |
200 |
1280 |
305 |
420 |
654 |
SMC-1 |
|
6 |
88 |
790 |
230 |
1320 |
305 |
420 |
654 |
SMC-1 |
聲明：【J65Y-高壓Y型截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J65Y-高壓Y型截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
