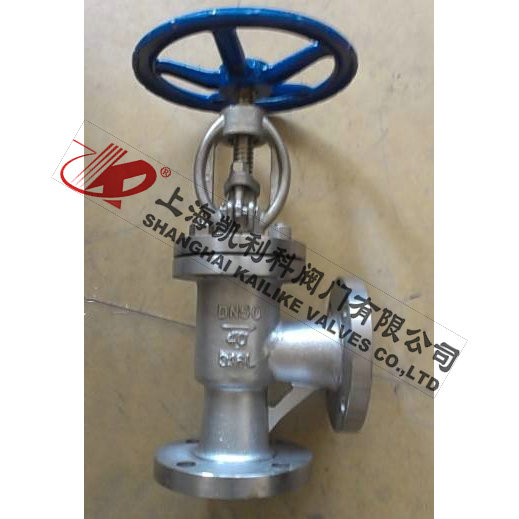

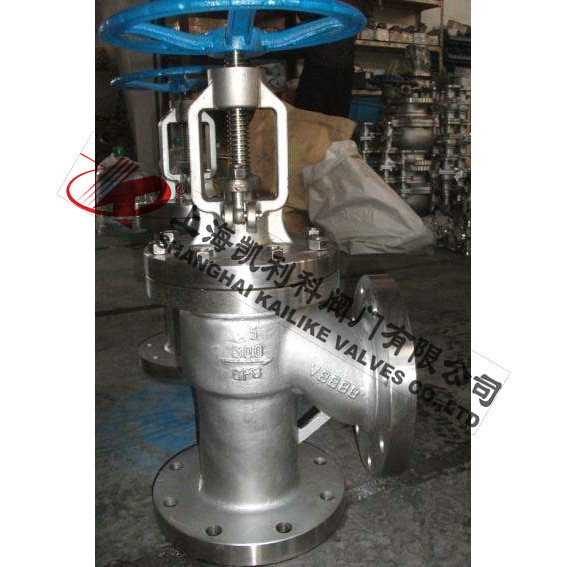

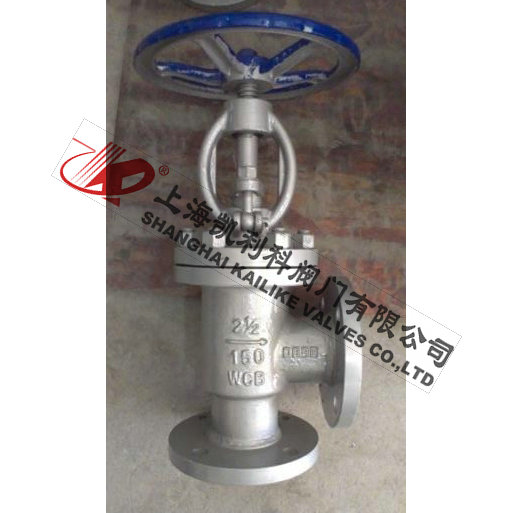

J44H法蘭角式截止閥
J44H法蘭角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
|
產品名稱： |
法蘭角式截止閥 |
產品型號： |
J44H |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～16.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+570ºC |
驅動方式： |
手輪、傘齒輪、氣動、電動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J44H法蘭角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
應用規范
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB 12233/GB 12235 |
|
結構長度 |
GB 12221/JB96（長系列） |
|
結構長度 |
GB78/JB79（GB、HG、SH） |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB 12220 |
|
供貨 |
GB/T12252 |
外形結構圖
主要外形尺寸1.6MPa
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.5 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.5 |
|
32 |
2 1/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
2 1/2 |
100/115 |
145 |
110 |
85 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
14 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
2 |
20 |
4-φ18 |
160 |
300 |
335 |
19 |
|
65 |
2 1/2 |
145 |
180 |
145 |
120 |
2 |
20 |
4-φ18 |
180 |
355 |
400 |
27 |
|
80 |
3 |
155 |
195 |
160 |
135 |
2 |
22 |
4-φ18 |
240 |
400 |
450 |
42 |
|
100 |
4 |
175 |
215 |
180 |
155 |
2 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
|
125 |
5 |
200 |
245 |
210 |
185 |
2 |
26 |
8-φ18 |
280 |
530 |
560 |
64 |
|
150 |
6 |
240/225 |
280 |
240 |
210 |
2 |
28 |
8-φ23 |
320 |
605 |
650 |
85 |
|
200 |
8 |
275 |
335 |
295 |
265 |
2 |
30 |
8-φ23 |
360 |
650 |
770 |
155 |
主要外形尺寸2.5MPa
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.5 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.8 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
260 |
290 |
11 |
|
32 |
2 1/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
13 |
|
40 |
2 1/2 |
100/115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
300 |
335 |
18 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
31 |
|
65 |
2 1/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
220 |
400 |
450 |
39 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
450 |
495 |
50 |
|
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
530 |
590 |
60 |
|
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
380 |
600 |
650 |
75 |
|
150 |
6 |
240/225 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
400 |
650 |
770 |
98 |
|
200 |
8 |
275 |
360 |
310 |
278 |
3 |
34 |
12-φ23 |
450 |
700 |
850 |
170 |
聲明：【J44H法蘭角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J44H法蘭角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
