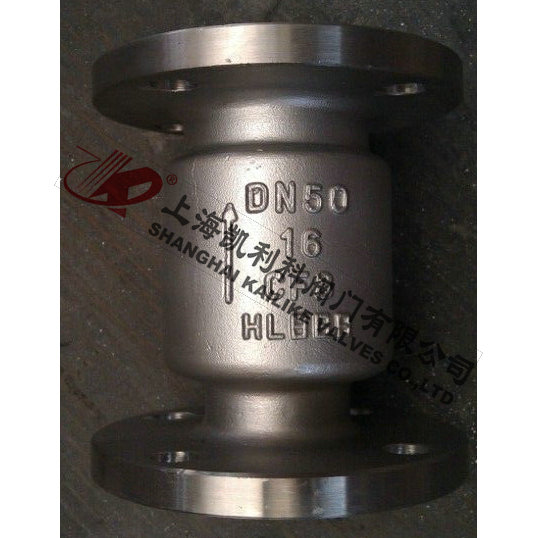

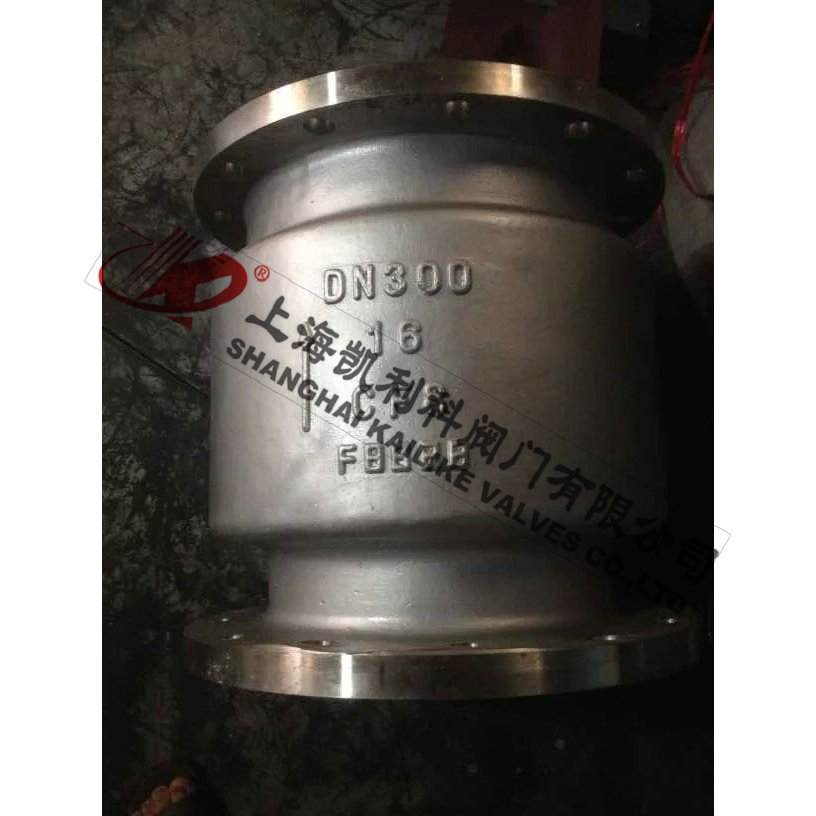

H42H、H42W不銹鋼立式止回閥本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
| 產品名稱： | 不銹鋼立式止回閥 | 產品型號： | H42H、H42W |
| 公稱通徑： | DN15～DN300 | 結構形式： | 立式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |
| 型號 |
公稱 壓力 |
試驗壓力 | 工作溫度(℃) | ||
|
強度 (水)Mpa |
密封 (水)空氣(Mpa) |
低壓密封 (空氣)Mpa |
|||
| H42W/H-16C/P | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
| H42W/H-25C/P | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 |
| H42W/H-40C/P | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 |
| 型號 | 公稱通徑 DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
|
H42W-16P H42H-16C |
15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-23 | |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-23 | |
|
H42W-25P H42H-25C |
15 | 130 | 95 | 65 | 45 | 77 | 16 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 80 | 16 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 85 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 95 | 18 | 8-18 | |
| 40 | 200 | 145 | 110 | 85 | 105 | 18 | 8-18 | |
| 50 | 230 | 160 | 125 | 100 | 120 | 20 | 8-18 | |
| 65 | 290 | 180 | 145 | 120 | 130 | 212 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 140 | 22 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 155 | 24 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 180 | 28 | 8-25 | |
| 150 | 480 | 300 | 250 | 218 | 215 | 30 | 8-25 | |
| 200 | 600 | 360 | 310 | 278 | 973 | 34 | 12-25 | |
聲明：【H42H,H42W不銹鋼立式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H42H,H42W不銹鋼立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
